微信課堂摘錄

@老馬.張 談播出之

第二講、關于 “大小播控”

天虹數碼  833655

首先要定義什么是“大播出”，什么“小播出”。

其實這也沒有人給出什么特別嚴格的定義。一種定義是，播控分離的是大播出，播控一體的，是小播出。

所謂播控分離，就是播出視頻服務器和控制工作站，是單獨的兩臺設備。而播控一體，是把這兩臺設備的功能，合到一起了，由一臺設備來承擔，也就是我們所謂的一體機。

另一層定義是:大播出的硬件設備較多，幀同步、鍵混、響度控制等功能是由硬件設備來完成的。而小播出，這些功能是由軟件來完成的。

這樣定義了，我們就方便描述了。

定義不同，導致系統方案不同、設備數量不同、功能及流程不同。

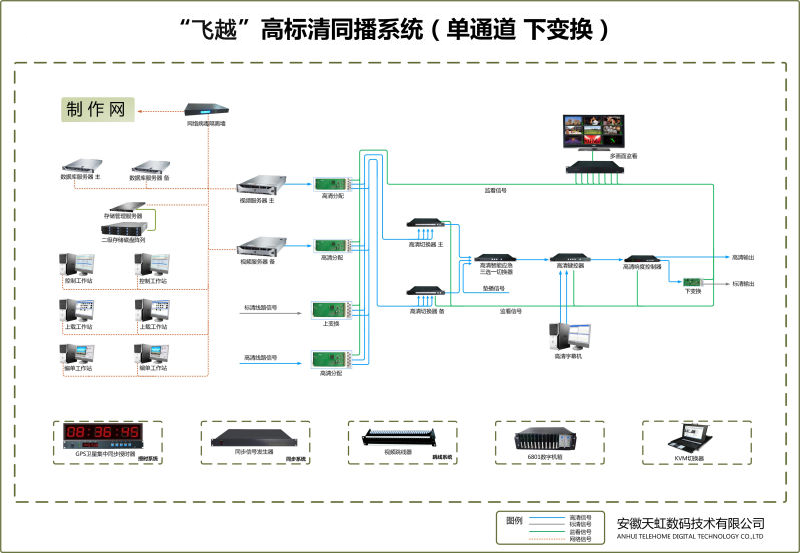

下面這張圖片，是一個標準的一頻道“大播出”示意圖

大家主要看通道部分。通道信號鏈路含主備視頻服務器、主備切換器、應急切換器、幀同步(如果所有信號源都同步了就不需要)、響度。這是高清鏈路，如果要得到標清信號，要進行下變換。注意:如果設置一塊下變換卡，這里是單一崩潰點。

順帶說一下，“單一崩潰點”這個詞是本人提出的，還有“集中授時”也是。(不好意思)

圖中，左邊有控制工作站。視頻服務器和控制工作站是獨立設置的。另外還有獨立的字幕機、臺標機等設備。

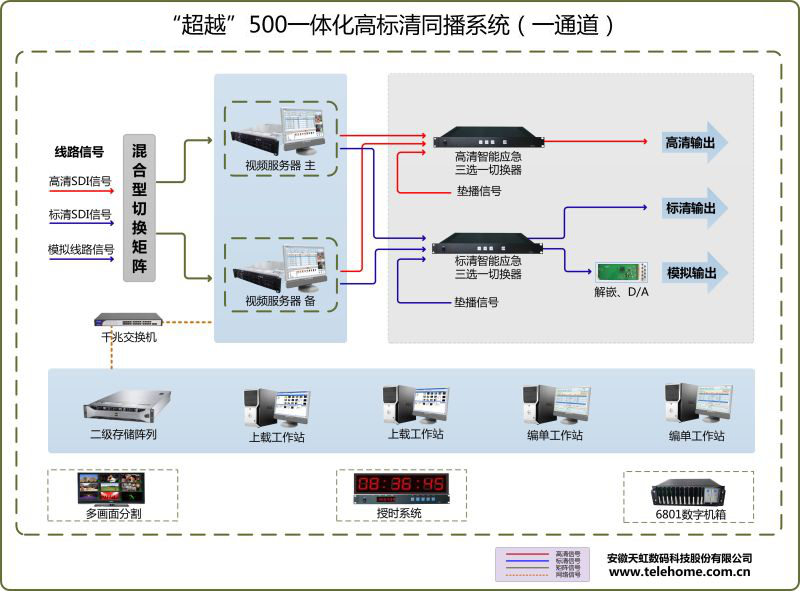

再看看小播出，如下圖:

這是一個單頻道“小播出”示意圖。沒有雙切換、鍵混、幀同步、響度等設備。

特點:

1. 視頻服務器和控制機合二為一，統稱服務器。為了安全，配置兩臺進行主備。

2. 電腦通過軟件直接疊加字幕、臺標。

3. 響度控制由軟件完成(有些公司軟件沒有這個功能)。

4. 同步功能通過板卡實現。

5. 每臺服務器內部分別設置高清、標清兩個獨立的高、標清通道。配置應急三選一。建議配智能型應急切換器，對信號自動識別，自動倒換。

6. 為了切換線路信號，在服務器前面配置了混合型切換矩陣，可以輸入模擬、標清、高清信號，自動數模轉換和嵌入(不進行上變換)。視頻服務器內部配置采集卡，將轉播信號(比如中央臺)變?yōu)閿?shù)字幀級文件，進行臺標疊加后，再輸出。

7. 這里的混合型調度矩陣是單一崩潰點，而且不好進行備份

兩者比較:

1. 大播出設備多，小播出設備少。設備多，故障點就多。但設備少，就是所有雞蛋在一個籃子里。

2. 大播出模塊化特點明顯，分工明確、責任明確、管理規范。

3. 大播出功能優勢明顯，比如:文件技審、自動遷移、文件級響度控制、預播功能、系統監測、水印技術、比對、融匯展示、制播一體。以后還有云功能、遠程診斷與監測。

4. 小播出價格優勢明顯。

5. 大播出適合多頻道、大中型電視臺。

6. 總體而言，做大播出的廠家研發能力要強一些。

7. 打個比方，大播出是小轎車，小播出是電動車，都可以作為上班的交通工具，您選哪種？
